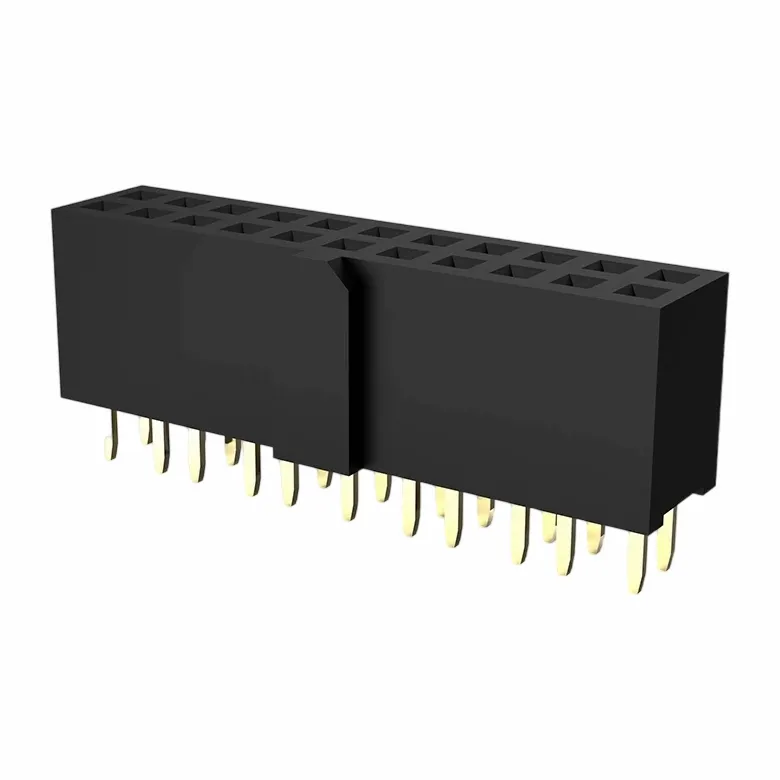

2.54mm Fi Header Double Ranje Dwa Angle DIP Kalite Y

2.54mm Fi Header Double Ranje Dwa Angle DIP Kalite Y

· Aktyèl Rating: 3A Max
· Rezistans izolasyon: 1000MΩ Min
· Dielectric Withstanding: 600V AC
· Rezistans kontak: 20mΩ Max
Voye rechèch

Apèsi sou pwodwi ak fonksyon

Sa a Double Ranje ang dwat Header fi prensipalman itilize kòm yon konektè PCB, kwazman ak korespondan Tèt Pin Gason oswa konektè fil ekipay gason pou reyalize fil -a-tablo oswa tablo-a-koneksyon.

Fonksyon prensipal:

  • Bay koneksyon elektrik serye, sipòte transmisyon siyal ak kouran mwayen.
  • Konsepsyon ang dwat -, apwopriye pou aliye PCB kwen, ekonomize espas vètikal.
  • Estrikti doub ranje ogmante dansite koneksyon, apwopriye pou modil modera konplèks.
  • DIP ploge -nan aliye, fò soude, gwo fòs mekanik, apwopriye pou aplikasyon ki mande segondè fyab.

Espesifikasyon pwodwi

Chaj aktyèl

 Jiska 3A maksimòm, matche ak kouran modere nan detèktè oswa sant

Baryè izolasyon

 Omwen 1000MΩ, bloke fwit nan kote mouye

Fòs vòltaj

 500V AC, ki soti nan esè sekirite woutin

Kontakte Fall

 Pa plis pase 20mΩ, kenbe koule efikas

Dimansyon Chalè

 Soti nan -40 degre rive nan +105 degre ; gen kèk andire pi laj men egzaminen ou

Sifas

 baz fèblan; flash lò ki disponib pou plis solidite -verifye pwofondè tankou 1-3μ" pou pakèt ou a

Makiyaj

 Tèminal alyaj kwiv pou koule; gwo -tanperati plastik lojman rated UL94 V-0 pou anpeche flanm dife

Enstalasyon

 2.54mm espas, doub ranje ang dwat pou alimèt byen file

Senaryo aplikasyon

Tèt fi 2.54mm doub-ranj dwat-ang lan se youn nan konektè ki pi komen nan pwodwi elektwonik, ak aplikasyon prensipal ki gen ladan:

  • Endistriyèl kontwòl ak automatisation: PLCs, servo kondui, modil akizisyon done.
  • Elektwonik otomobil: Panno enstriman, Modil kontwòl kò (BCM), koòdone detèktè (ki pa -nwayo gwo pouvwa).
  • Elektwonik Konsomatè ak Sistèm entegre: Devlopman tablo, pwototip, ekspansyon mèr, modil ekspozisyon.
  • Ekipman tès ak mezi: enstalasyon tès, ankadreman eksperimantal.
  • Lòt moun: Ekipman medikal, modil pouvwa, aparèy IoT, aparèy kay entelijan, ak lòt aplikasyon ki mande yon bon koneksyon tablo-a-.

Konsepsyon ang dwat -an patikilye apwopriye pou pwodwi ki gen espas limite (tankou aparèy mens ak aliye kwen).

product-784-1168

Fèmen -nan yon 2.54mm doub-ranje ang dwat-tèt fi soude sou yon PCB vèt (View Angle Dwa).

Itilizasyon Karakteristik

Avantaj ang dwat -: Ouvèti priz la paralèl ak PCB a, sa ki diminye siyifikativman wotè vètikal aparèy la, apwopriye pou konsepsyon mens oswa kwen aliye.

Metòd aliye: DIP (Atravè twou) ensèsyon, segondè fòs mekanik apre soude.

Aplikasyon komen: Endistriyèl PLCs, otomobil BCM/enstriman, ankadreman devlopman (tankou ekspansyon Arduino), modil pouvwa, ekipman tès, elatriye.

Koupman tipik: Itilize ak 2.54mm doub-tèt gason gason oswa konektè ekipay fil.

Lòt moun

· Desen 2D



product-1102-775



Dokimantasyon teknik ak lòt enfòmasyon

  • Dokimantasyon teknik: Espesifikasyon debaz yo bay sou paj la. Yon fèy done konplè (ki gen ladan dimansyon detaye, Layout PCB, paramèt soudaj rekòmande, ak modèl 2D/3D) bezwen jwenn lè w kontakte lavant yo.
  • Anbalaj: Tipikman nan Tib, Sak, oswa Plato, apwopriye pou pwodiksyon an mas.
  • Pèsonalizasyon: Sipòte diferan kantite PIN (2 × 2 ~ 2 × 40, elatriye), diferan wotè, opsyon plating (lò / fèblan), koulè, elatriye.
  • Sètifikasyon: UL94 V-0, RoHS.
  • Kontakte: Imèl: ron.ye@126.com; WhatsApp/WeChat: +8613902450680.

Nòt:

Sa a se yon kalite DIP through-two, diferan de vèsyon SMT yo te mande anvan an. Soude pi an sekirite, men yo nesesè pou-twou yo.

Apre enstalasyon an, konsepsyon ang dwat - asire ouvèti priz la paralèl ak plan PCB la, sa ki fasilite bò-monte ak debranche.

Konpare ak yon sèl -ranje ak vèsyon dwat, konsepsyon an doub-ang dwat ofri avantaj nan dansite ak itilizasyon espas.
