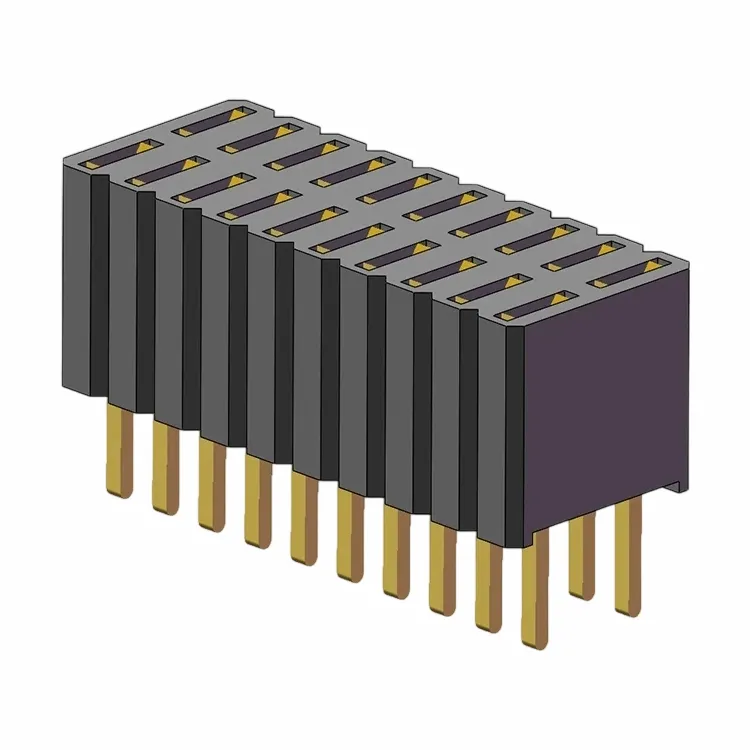

1.27x2.54mm Fi Header Double Ranje 180 Degre DIP

1.27x2.54mm Fi Header Double Ranje 180 Degre DIP

· Aktyèl Rating: 1A Max
· Rezistans izolasyon: 1000MΩ Min
· Dielectric Withstanding: 300V AC
· Rezistans kontak: 20mΩ Max
Voye rechèch

Apèsi sou pwodwi ak fonksyon

Double Ranje 180 Degre Fi Header sa a prezante yon metòd aliye vètikal (180 degre), ak peny gason an mete soti anwo, apwopriye pou tablo vètikal -a-pile tablo oswa tablo vètikal-a-koneksyon fil.

Fonksyon prensipal:

  • Pèmèt gwo-interconnexion siyal vètikal dansite.
  • DIP nan -twou aliye bay gwo fòs mekanik ak ekselan rezistans rupture ak vibrasyon.
  • Double ranje + konsepsyon espas etwat bay plis pwen koneksyon nan yon lajè limite.
  • Apwopriye pou aplikasyon modilè ki mande solid fiksasyon vètikal ak souvan ensèsyon / retire.

Espesifikasyon pwodwi

Rating aktyèl 1A Max
Rezistans izolasyon 1000MΩ Min
Dielectric Withstanding 300V AC
Kontakte Rezistans 20mΩ Max
Tanperati Fonksyònman -40 degre - +105 degre
Soudabilite Reflow kapab jiska 260 degre

Plating

Lò flash(0.8") Standard Pi wo lò disponib Eten
Kontakte Materyèl Cooper alyaj
Materyèl Lojman Tanperati -Termoplastik
Anviwònman UL94 V0

Senaryo aplikasyon

Tèt fim vètikal doub-ranje sa a apwopriye pou aplikasyon ki mande koneksyon vètikal solid ak gwo-dispozisyon dansite, sitou sa ki gen ladan:

  • Enstrimantasyon ak Ekipman Tès
  • Modil kontwòl endistriyèl
  • Aparèy Medikal
  • Ekipman biwo ak aparèy kay
  • Otomatik bilding ak manyen materyèl
  • Sistèm embedded, kondui servo, tablo devlopman, modil pouvwa, ak lòt aplikasyon ki mande pou anpile vètikal oswa fò fiksasyon mekanik.
product-1024-1024

.

PLC/Sèrvo chofè kontwòl tablo priz aplikasyon senaryo dyagram

Aplikasyon tipik:

  • Yon priz vètikal 1.27 × 2.54mm doub -ranje 180 degre soude sou tablo prensipal la. Jwenti soude yo solid epi yo satisfè estanda pwosesis endistriyèl -SMT/DIP.
  • Yon pitit fi ekspansyon I / O mete nan priz la, sa ki pèmèt koòdone siyal / pouvwa ant tablo prensipal la ak modil fonksyonèl. Sa a se aplikasyon an estanda pou agrandi kominikasyon ak I / O pò nan kondui servo ak aparèy PLC.
  • Metòd aliye sa a apwopriye tou pou senaryo ekspansyon pitit fi nan tablo kontwòl kondwi servo ak kat kontwòl mouvman endistriyèl.

Dokimantasyon teknik ak lòt enfòmasyon

  • Dokimantasyon teknik: Espesifikasyon debaz yo bay sou paj la; Imaj 2D yo disponib sou demann; Modèl 3D yo dwe jwenn lè w kontakte lavant yo.
  • Pèsonalizasyon: Sipòte diferan kantite PIN, wotè, longè ke (adapte a diferan epesè tablo), opsyon plating, elatriye.
  • Anbalaj: Tib, Plato, oswa Tape & Bobine, elatriye.
  • Sètifikasyon: UL94 V-0, RoHS, REACH.
  • Kontakte: Imèl: ron.ye@126.com; WhatsApp/WeChat: +8613902450680.

Nòt:

  • Sa a se yon vèsyon DIP vètikal 180 degre; apre enstalasyon, priz la pèpandikilè ak PCB a, apwopriye pou anpile modil vètikal.
  • Konpare ak seri a 0.8mm deja rechèch, modèl sa a gen yon anplasman pi gwo (1.27 × 2.54mm), sa ki lakòz pi wo fòs mekanik ak kapasite aktyèl relativman ki estab, men yon ti kras pi ba dansite.
  • Li rekòmande pou konfime PCB a atravè dimansyon ak pwosesis soude pandan enstalasyon.

Si ou bezwen imaj sa a 1.27 × 2.54mm Double Ranje 180 degre Fi Header nan senaryo aplikasyon aktyèl (vètikal PCB aliye, kwazman ak konektè gason, aplikasyon pou ekipman, elatriye), tanpri fè m 'konnen, epi mwen ka bay yo imedyatman!



Lòt moun

· Desen 2D



product-1097-771



Anbalaj ak anbake



product-1-1



product-1-1



product-1-1



Ekipman enspeksyon



product-1-1



product-1-1



product-1-1



Sètifika nou an



product-1-1



FAQ

K: Ki paramèt elektrik debaz pwodwi sa a?

A: Rated aktyèl 1A / yon sèl PIN, kontak rezistans Mwens pase oswa egal a 20mΩ, rezistans izolasyon pi gran pase oswa egal a 1000MΩ, kenbe tèt ak vòltaj AC 500V, ranje tanperati opere -40 degre ~ +105 degre.

K: Ki tan abityèl livrezon ak kantite minimòm lòd?

A: Pou modèl estanda (2P-40P), tan an livrezon pou atik nan stock se 3-7 jou; pou modèl Customized, tan an livrezon se 3-4 semèn. Kantite minimòm lòd endistri a se 1000PCS. Yo sipòte demann ti echantiyon pakèt (anbake nan 3 jou).

K: Ki sa ki lakòz deformation nan kò a plastik apre soude?

A: Tanperati soude ki depase 280 degre ak fwa ki depase 5 segonn pral lakòz plastik ki reziste segondè -tanperati a adousi ak defòme. Kontwòl strik nan tan vag soude (mwens pase oswa egal a 3 segonn) obligatwa. Pou soude manyèl, evite kontak pwolonje ant fè a soude ak kò a plastik.

K: Ki kèk move konsepsyon komen lè w ap chwazi yon pwodwi?

A: Inyore tanperati anbyen: Materyèl òdinè PA6 entèdi nan anviwònman endistriyèl tanperati ki wo -; wo -PPS ki reziste tanperati yo dwe chwazi. ② Avèg diminye depans yo: Ensifizan epesè plak lò (<1u") will lead to oxidation and poor contact after long-term use. ③ Ignoring pin length: DIP pin length must match the PCB board thickness (a standard board thickness of 1.6mm corresponds to a pin length of 3.0mm).
